Дом 450 м² в Подмосковье: Wiren Board 7 встроили в Loxone, Node-RED — для всего остального
У владельца уже работал Wiren Board 7 — свет на реле, без удобного интерфейса. Заказчику понравился интерфейс Loxone. Старую систему не выбросили: Miniserver стал главным, Wiren Board — его исполнительной частью и шлюзом для всего нестандартного.
Задача
Двухэтажный дом 450 м² в Подмосковье. В доме уже была система на Wiren Board 7: освещение на реле, но без нормального интерфейса и общего управления. Заказчик хотел приложение и логику Loxone — и не хотел, чтобы дом на время переделки остался без света.
Решение — не замена, а интеграция: Loxone Miniserver — главный контроллер, Wiren Board 7 с его модулями — исполнительная часть и шлюз для интеграций, которых в Loxone нет. Расширение начали с микроклимата.
Как связаны системы

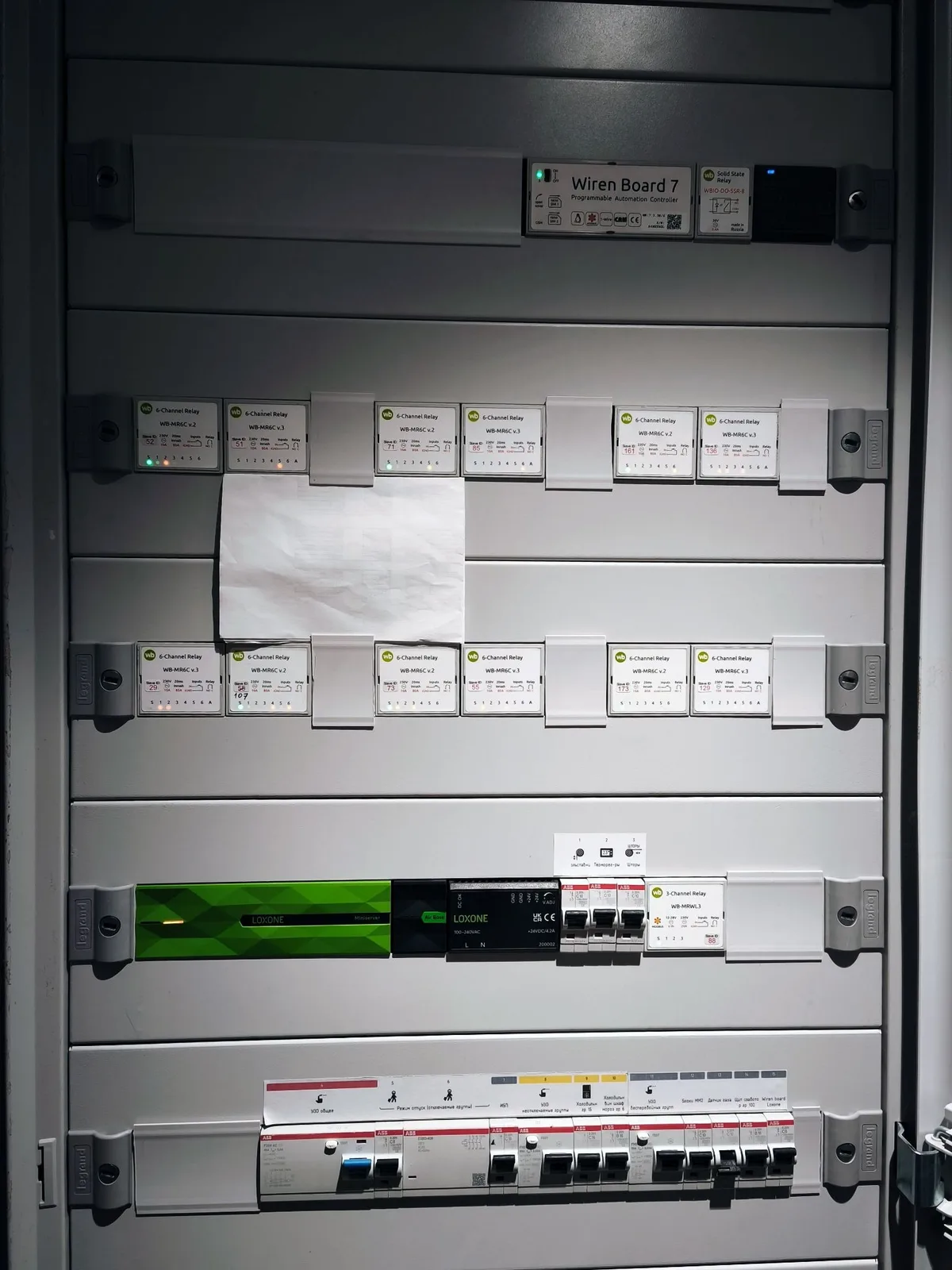

- Loxone ⇄ Wiren Board 7 — по Modbus TCP. Miniserver видит реле, датчики и всё, что подключено к Wiren Board, как свои входы и выходы.
- Напрямую к Loxone — то, что требует быстрой реакции или есть у Loxone: датчики Air, климатические датчики, приводы клапанов, аудио, датчики протечки.
- Node-RED на Wiren Board 7 — интеграции, которых нет в Loxone:
- Apple TV голосом через Алису;
- Wi-Fi-шторы через SmartLife (Tuya);

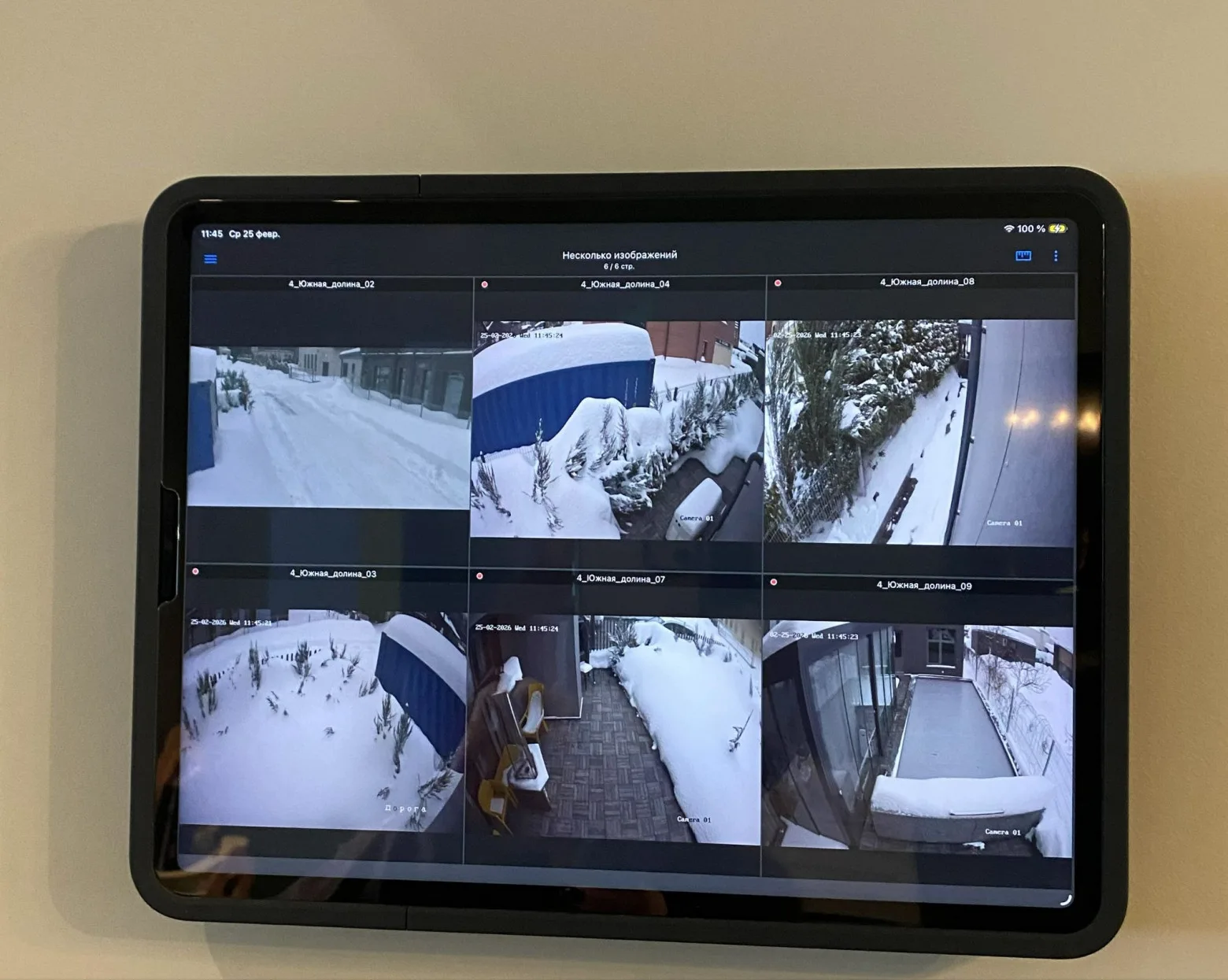

- перекодирование камер из RTSP в MJPEG — Loxone показывает только MJPEG. Перекодирование запускается только когда камеру открыли, чтобы не нагружать контроллер.
| Где | Оборудование | Для чего |
|---|---|---|
| Wiren Board | 12 × WB-MR6C v.2/v.3 | Свет, шторы, краны, маркиза, антиобледенение |
| Wiren Board | WB-MRWL3 | Освещение |
| Wiren Board | WBIO-DO-SSR-8 | Оптореле для замков |
| Wiren Board | Датчики 1-Wire | Температура пола в стяжке |
| Wiren Board | Модули ONOKOM (RS-485) | Кондиционеры Daikin |
| Loxone | Miniserver, Air Base | Логика, приложение, беспроводные датчики |

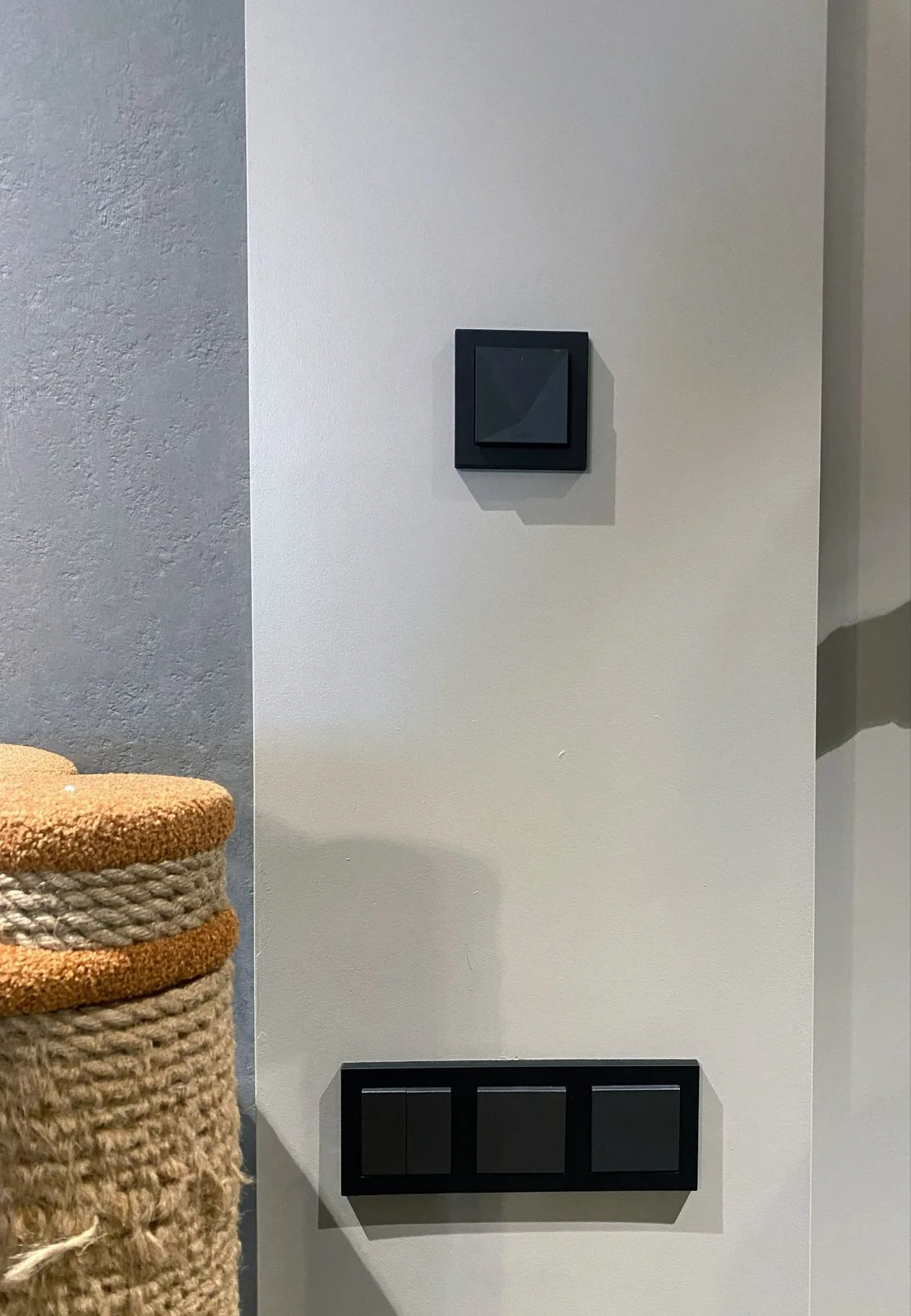

| Loxone | Room Comfort Sensor | Температура, влажность, CO₂ по комнатам |
| Loxone | Valve Actuator | Пропорциональные приводы тёплого пола |
| Loxone | RGBW 24V Dimmer | Подсветка бассейна |
| Loxone | Audioserver (4 канала) | Хамам и соляная комната |
Климат

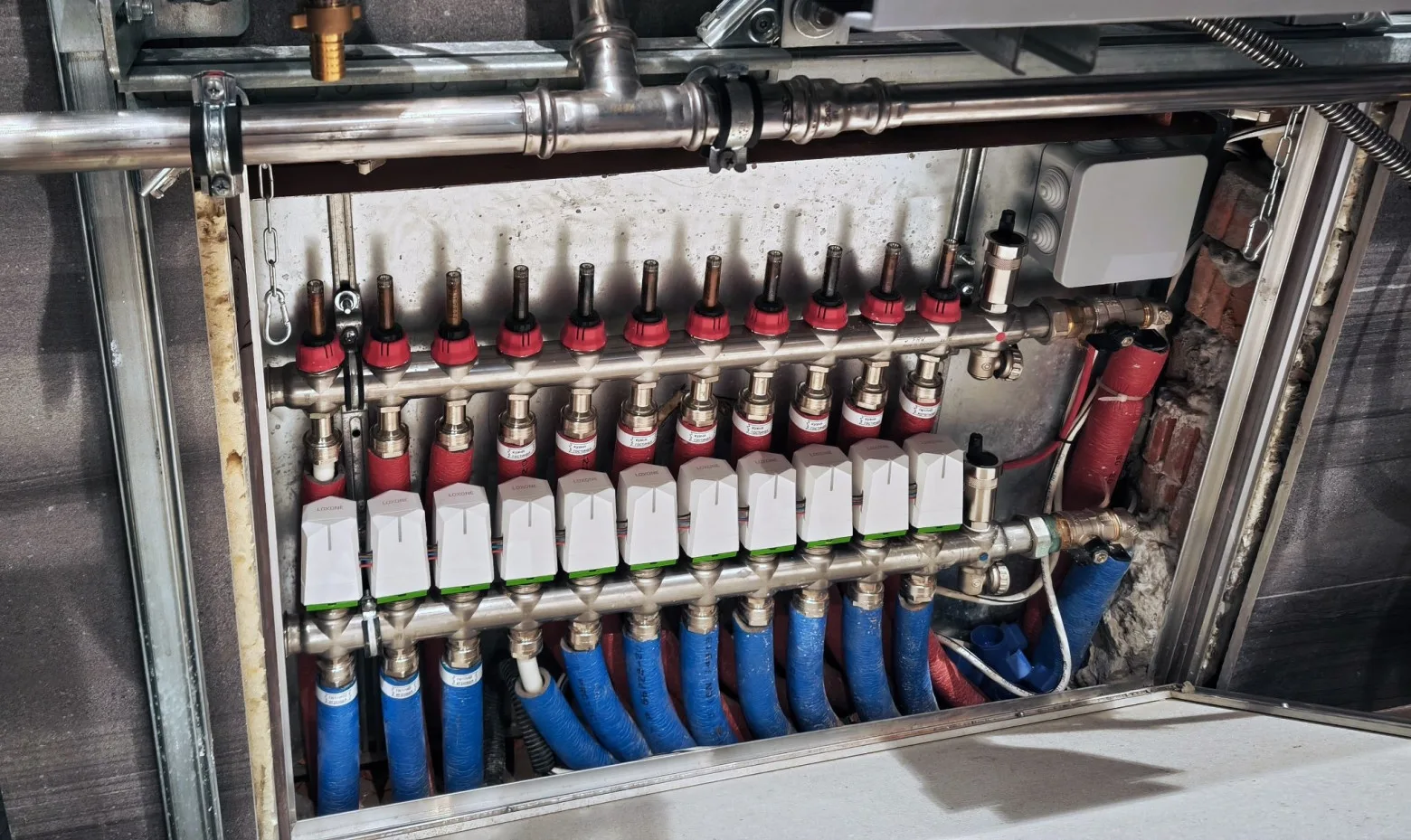

- Тёплый пол — зоны с пропорциональными приводами Loxone; регулирование учитывает тепловую инерцию стяжки.

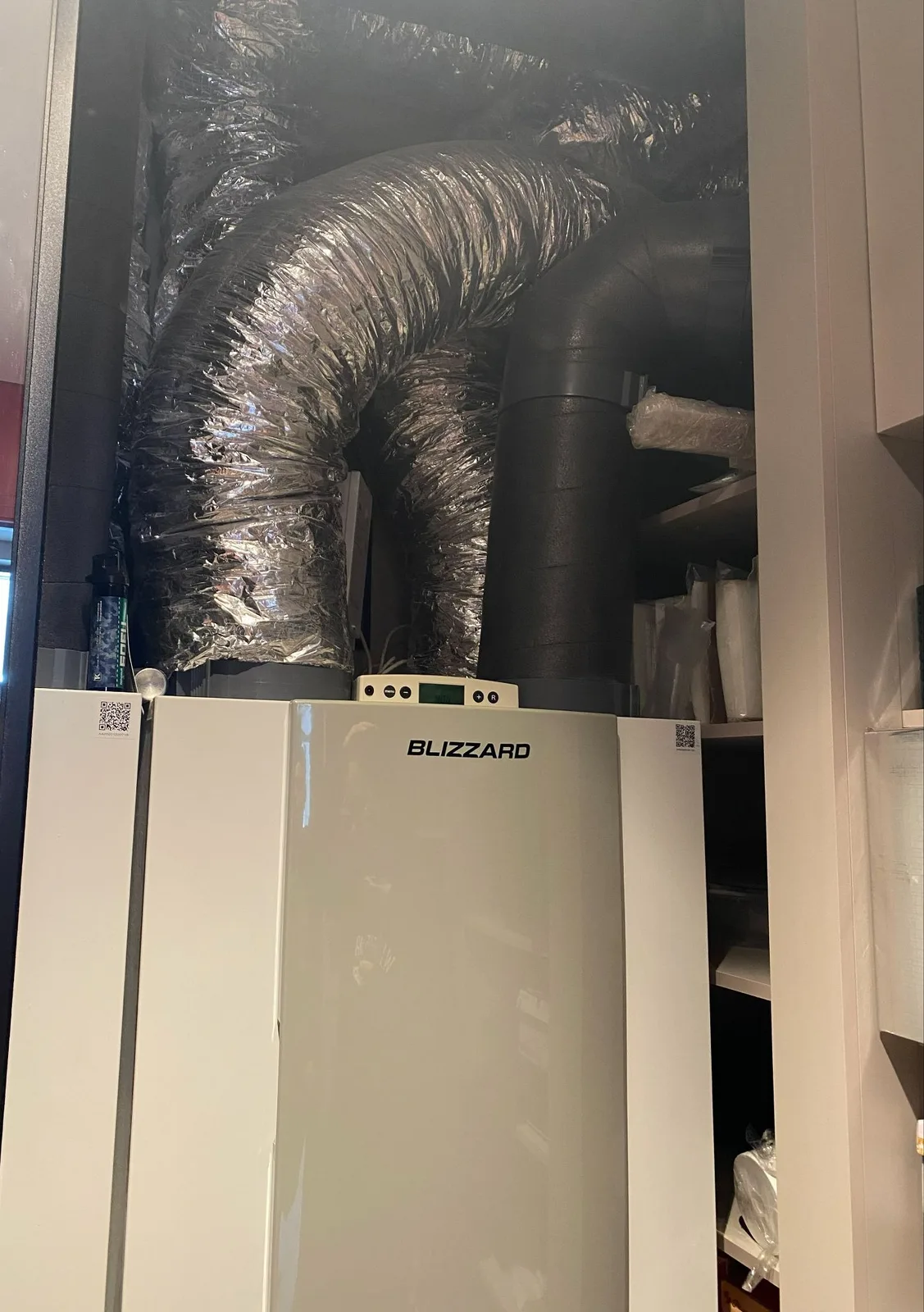

- Вентиляция — две приточно-вытяжные установки, по одной на этаж, три скорости через сухие контакты. Скорость выбирается по самому высокому CO₂ среди комнат — и меняется только на том этаже, где воздух стал хуже.

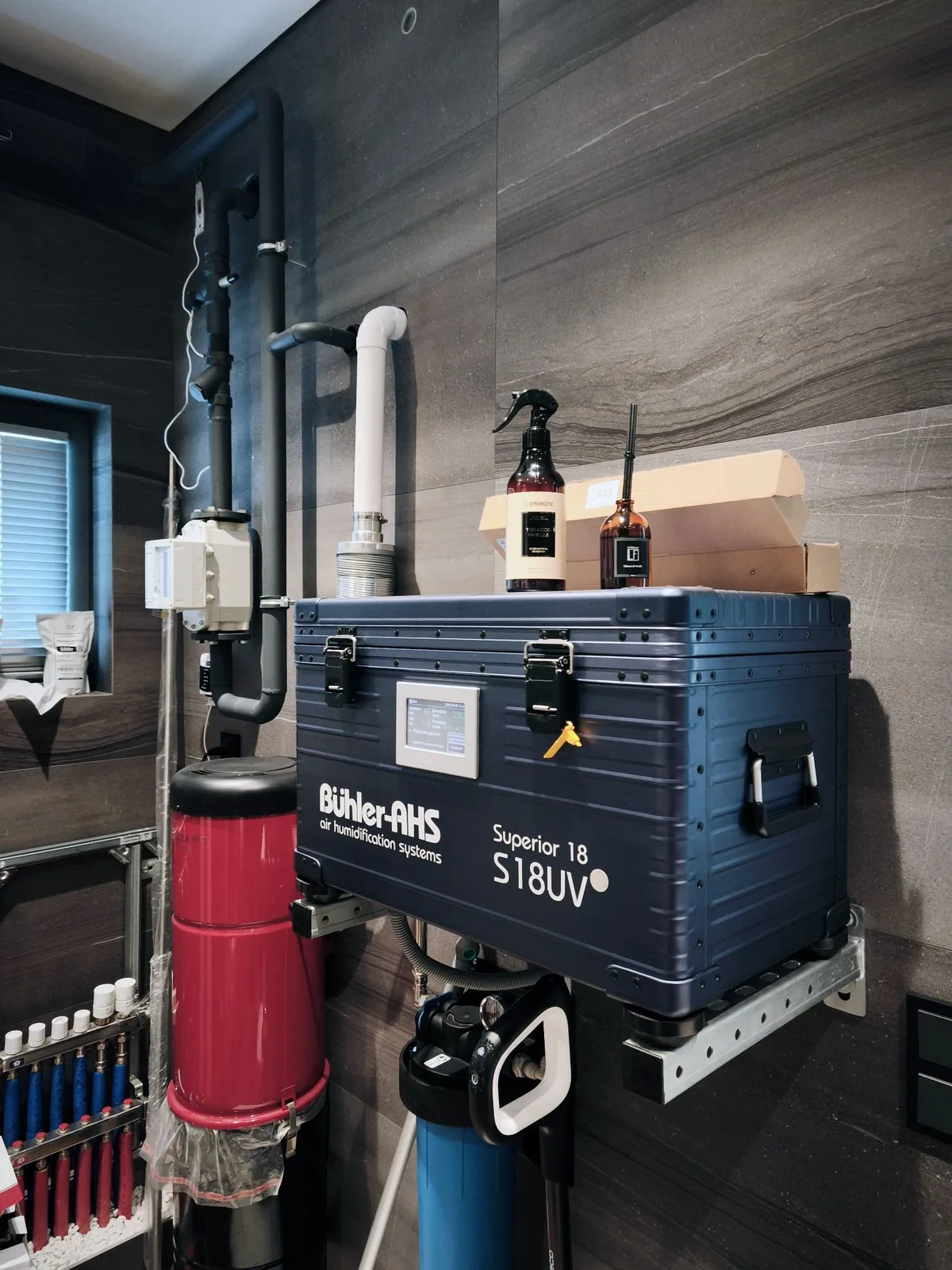

- Увлажнение — форсуночное, 9 зон, каждая на своём реле.

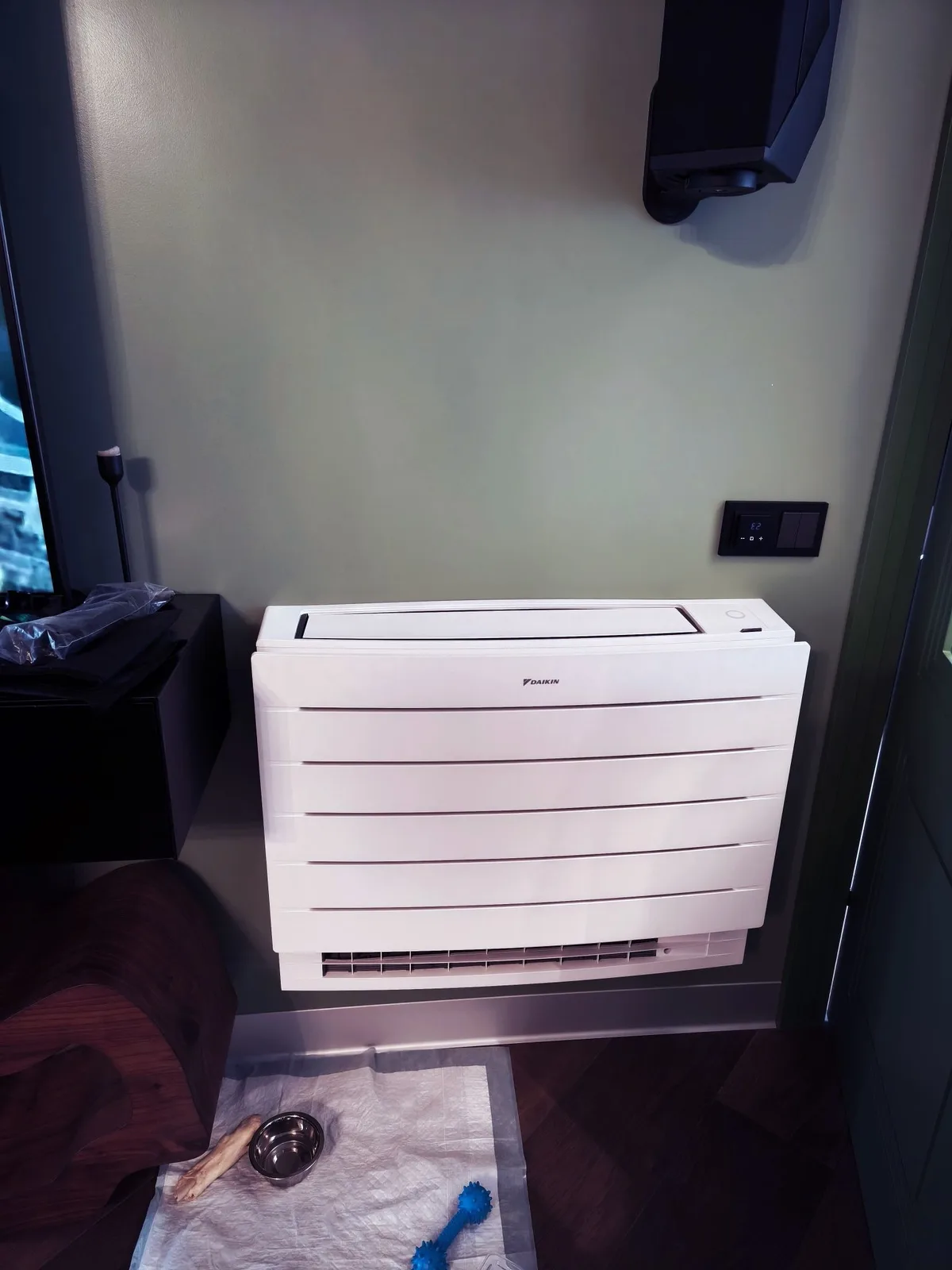

- Кондиционеры Daikin — через модули ONOKOM по RS-485 в Wiren Board и дальше в Loxone.
Свет, шторы, доступ

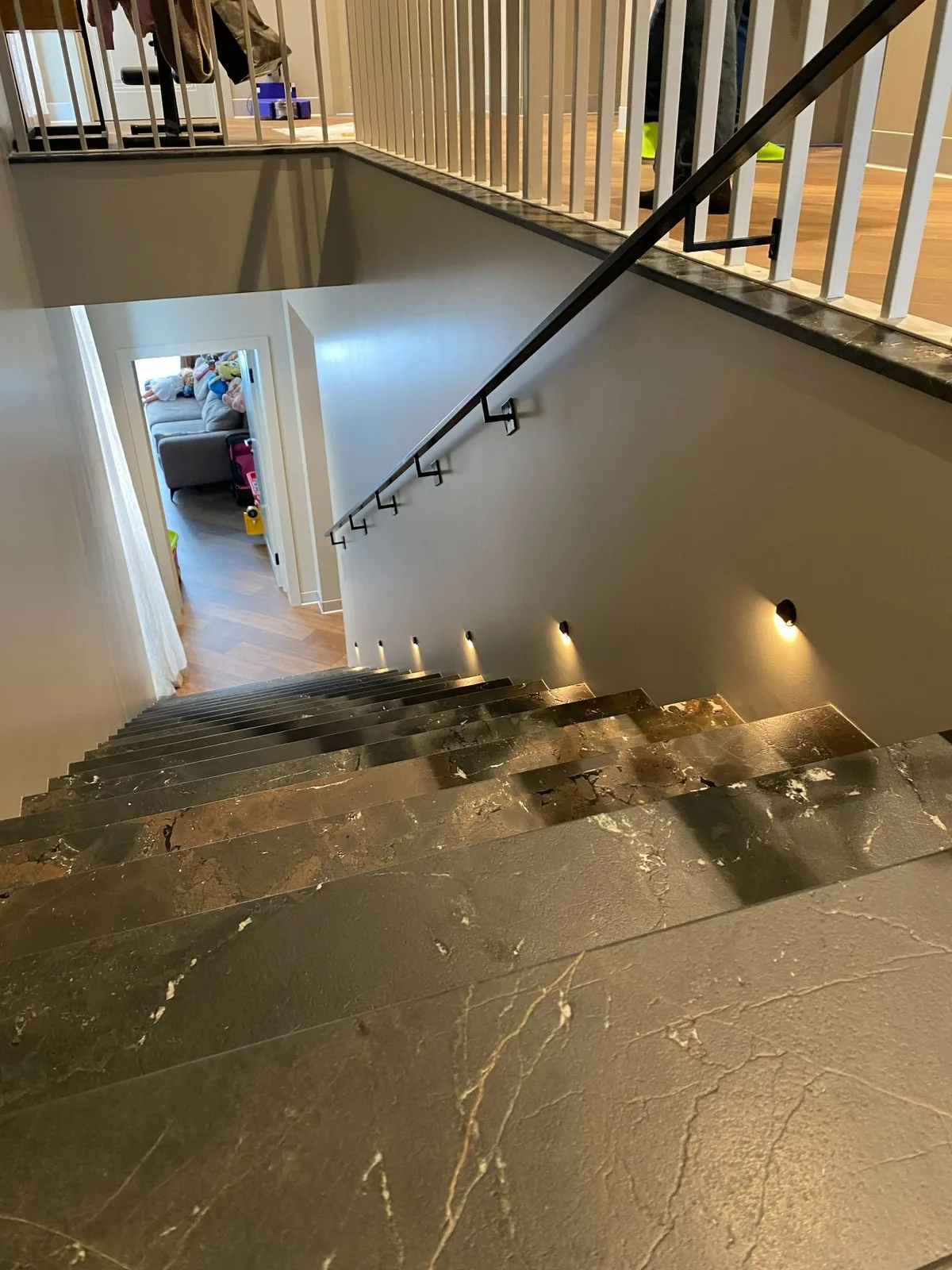

- Постоянная подсветка лестницы, коридоров и зеркал: если кто-то выключил — сама включается через 5 минут.
- Датчики движения в прихожей и коридоре; их можно временно отключить из приложения. Режим «отсутствие» — отдельная группа автоматов в щите.

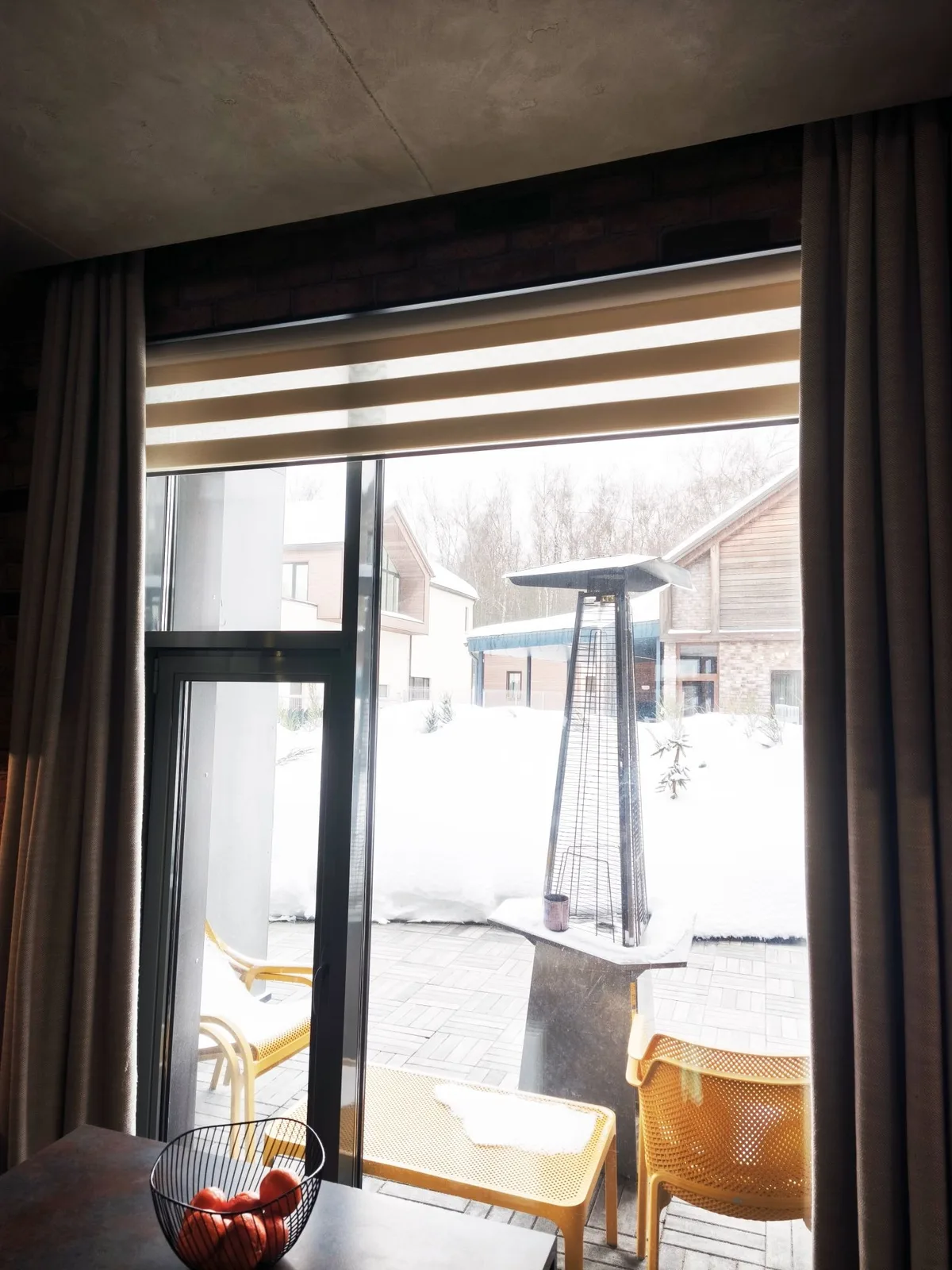

- Шторы — по восходу и закату.
- Двойное нажатие выключателя гасит свет и музыку в комнате.
- Калитка и дверь — домофон с распознаванием лиц (Akuvox, HTTP API): сначала открывается калитка, через несколько секунд — дверь. Гостям — временный код только на калитку. Журнал событий.
- Обогрев крыльца и водостоков — при температуре от −5 до +5 °C и осадках.
- Протечка — датчики «Нептун» с выходом «открытый коллектор» прямо на входы Loxone, с контролем обрыва линии.
Нестандартные решения
- Погода для антиобледенения — с погодного сервера, а не с датчика на доме: датчики на солнечной стороне врут на несколько градусов.
- Старый Wi-Fi-термостат тёплого пола оставили только как отображение температуры — управление у Loxone.
- Роли пользователей: например, сантехникам на время работ дали отдельный интерфейс только с их системами — после работ пользователя удалили.

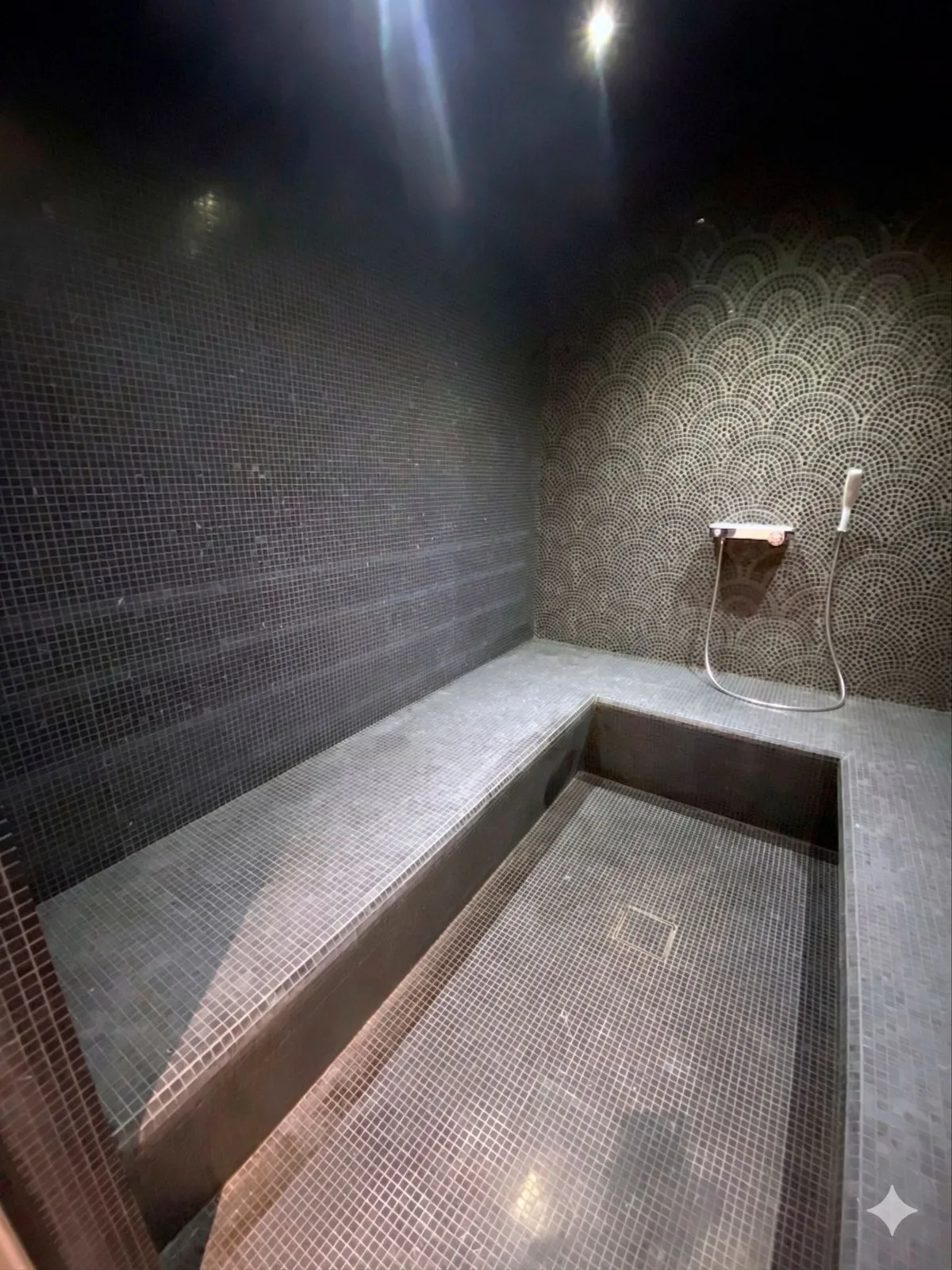

- Акустика в хамаме — первые динамики не справились, поменяли на подходящие для такой среды.
Итог
Объект живой: мы продолжаем его развивать и добавлять новые функции. Старая система Wiren Board не остановилась ни на день и стала частью дома на Loxone. Владелец получил одно приложение на всё — свет, климат, увлажнение, доступ, камеры, музыку, а для нестандартного оборудования Node-RED на Wiren Board оказался идеальным «переходником».
Если у вас уже стоит Wiren Board и хочется интерфейса Loxone — расскажите об объекте: посмотрим, что можно оставить.
