Loxone + Wiren Board: квартира 80 м² в Воронеже — функции Loxone за меньший бюджет
Заказчик хотел умный дом с интерфейсом и сценариями Loxone, но в бюджет полностью на Loxone не укладывался. Мы оставили Loxone там, где он незаменим, а реле, диммеры и датчики протечки взяли у Wiren Board — в приложении Loxone они выглядят и работают как родные.
Задача
Квартира 80 м² в Воронеже, три комнаты, сдана в 2023 году. Заказчику нужны были сценарии, интерфейс и приложение Loxone — но оборудование Loxone дорогое, и полностью на нём проект не помещался в бюджет.
Решение — гибрид: Loxone — мозг и интерфейс, Wiren Board — исполнительные модули там, где Loxone не даёт преимущества. Модули Wiren Board подключены напрямую к Miniserver — по RS-485 через Loxone Modbus Extension, без отдельного контроллера Wiren Board. Для каждого модуля в программе Loxone сделаны свои объекты, поэтому в приложении они ничем не отличаются от родных.
Что на Loxone
| Оборудование | Для чего |
|---|---|
| Miniserver | Главный контроллер, программа и приложение |
| Dimmer Extension | Диммирование светильников 230 В |
| Modbus Extension | Шина RS-485 для модулей Wiren Board |
| 3 × DI Extension | Входы: кнопки, датчики с сухим контактом |
| RGBW 24V Dimmer Tree | Светодиодные ленты 24 В |
| Air Base Extension | Запас под беспроводные устройства в будущем |
| Audioserver | Музыка: кухня, два санузла, детская, спальня |
| Touch Pure Tree | Выключатели с датчиками температуры и влажности |
| Presence Sensor Tree | Присутствие в основных комнатах |
Что на Wiren Board
| Оборудование | Для чего |
|---|---|
| 8 × WB-MR6C v.2 | Реле: шторы, термоприводы отопления, часть света, вытяжки, полотенцесушитель |
| 2 × WB-MRGBW-D | Диммирование лент 24 В (сегодня взяли бы WB-LED) |
| Датчики протечки «Нептун» | Перекрытие кранов на вводе и голосовое оповещение |
В части комнат вместо датчиков присутствия Loxone стоят простые потолочные ИК-датчики с сухим контактом — для коридора и санузла их хватает.
Кондиционеры (3 шт.) подключены через CoolLinkHub с модулями CoolPlug по Modbus TCP. Решение громоздкое и недешёвое, но рабочее; сейчас для этой задачи есть шлюзы под конкретные марки и другие варианты.
Что умеет квартира
- Отопление. Водяные тёплые полы и радиаторы, газовый котёл. Каждый контур — свой термопривод. Радиаторы регулируются по датчикам в выключателях, полы — с учётом датчиков в стяжке. Если комната не прогревается до заданной температуры — уведомление.
- Свет. Сценарии и диммирование; ночной режим с 22:00 до 7:00 — дежурная подсветка в коридоре и слабый свет в санузлах.
- Выключатели. Центр — сценарии света, справа — громкость музыки, слева — шторы, двойной клик — выключить весь свет в комнате.

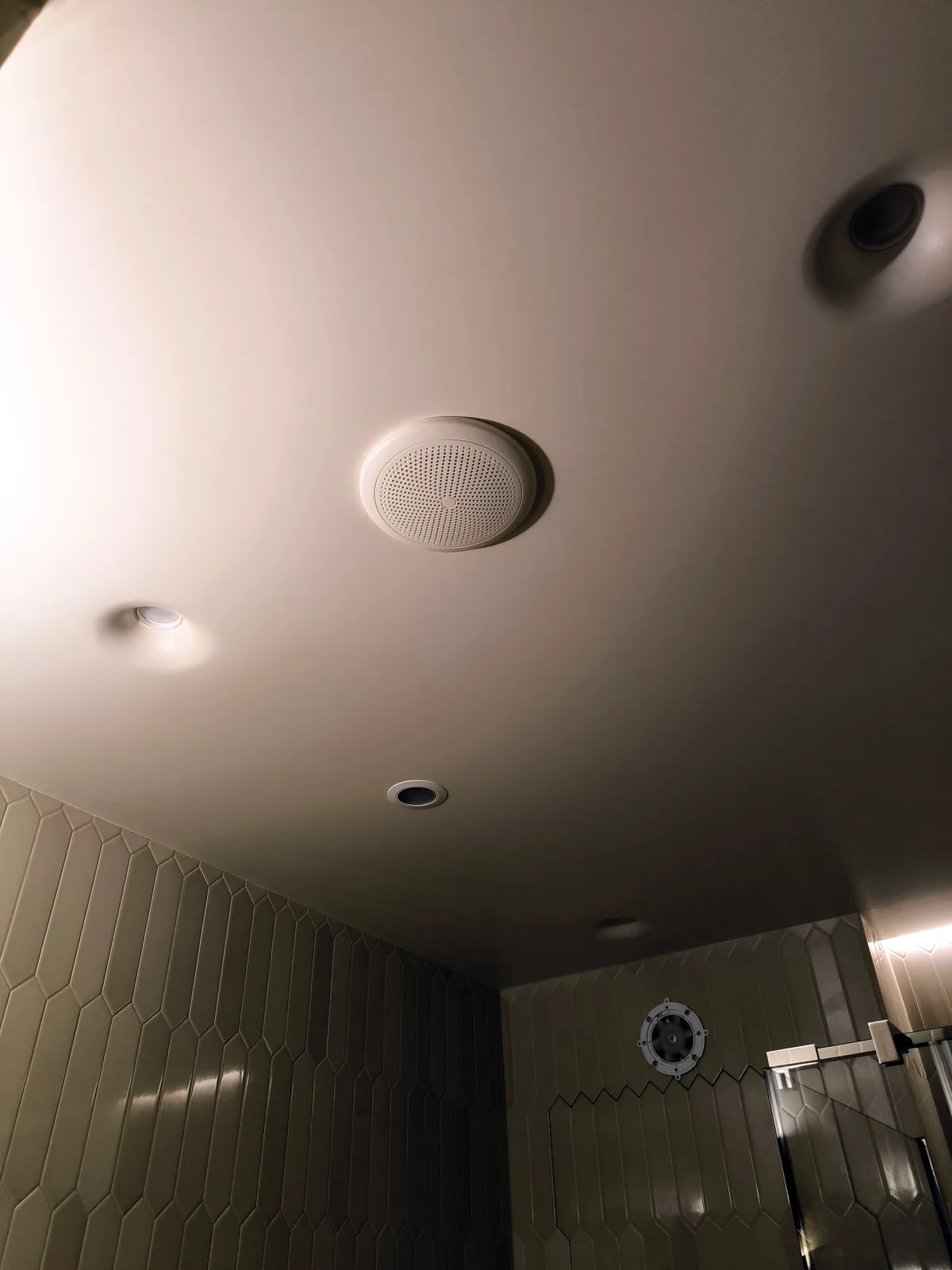

- Музыка. В санузлах тихий фон включается по присутствию, фон на кухне и в спальне, связь с ресивером домашнего кинотеатра.
- Голос. Яндекс Станция (Алиса) и Apple Home; голосовое сообщение со смартфона можно воспроизвести на колонке в детской.
- Протечка. Краны на вводе закрываются автоматически, плюс голосовое оповещение; линия связи с датчиками контролируется.
Подводные камни
- Алиса. Своей интеграции у Loxone нет — использовали мост от российского дистрибьютора.
- Кондиционеры. Готовых шлюзов на тот момент не было — отсюда CoolLinkHub по Modbus TCP.

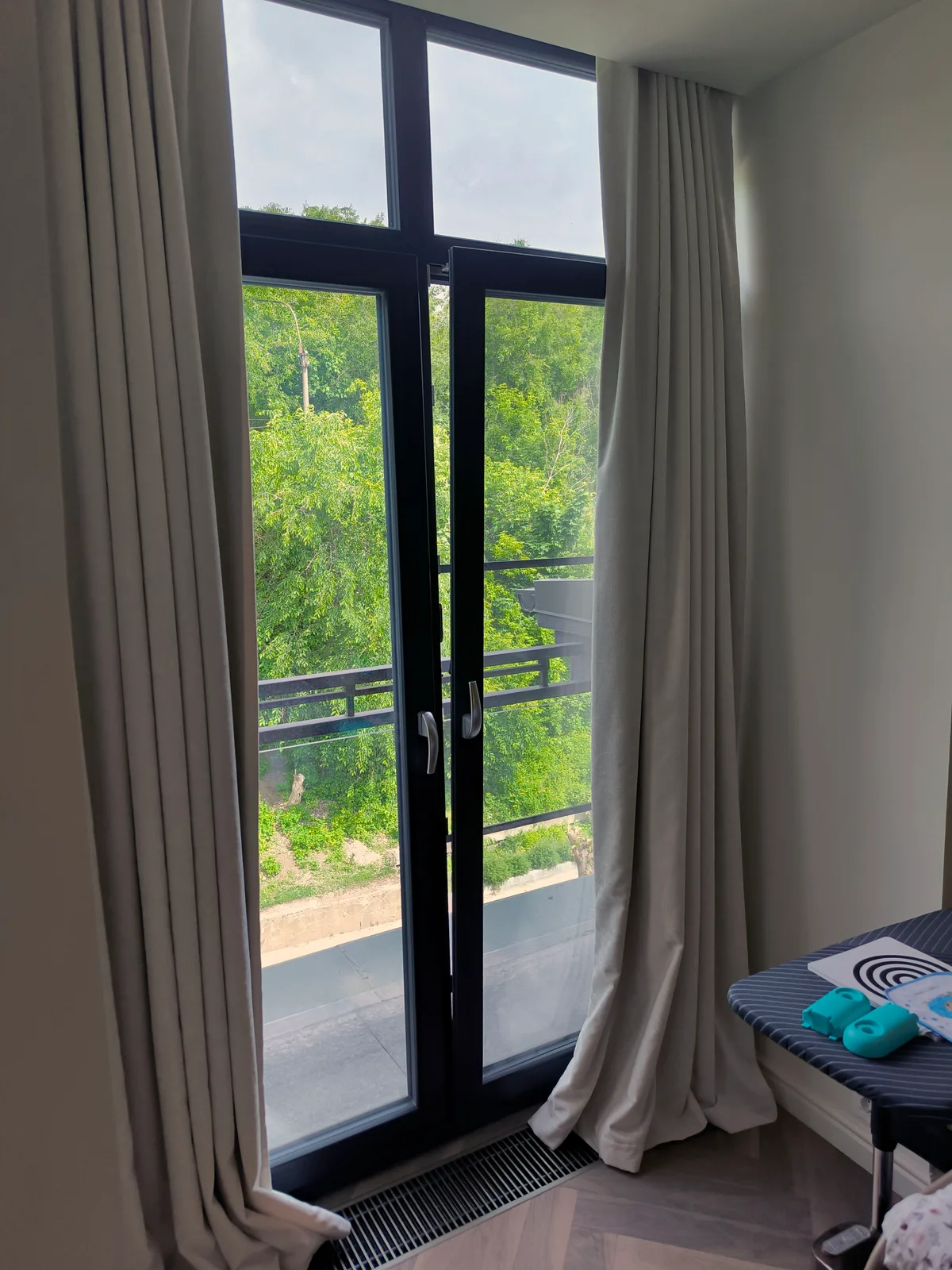

Фото объекта
Итог
Заказчик получил полный набор сценариев и приложение Loxone, а стоимость оборудования удалось удержать в бюджете за счёт модулей Wiren Board. Щит собран в нашей мастерской, перед сдачей каждый провод сверен с кабельным журналом.
