Loxone Intercom: PoE, монтаж, подключение, NFC Code Touch

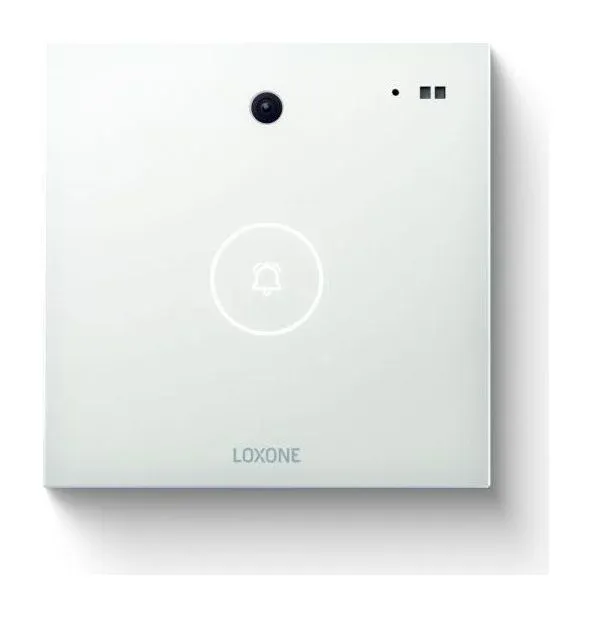

Интерком Loxone — вызывная панель с камерой, которая звонит прямо в приложение и работает с остальным домом: включает свет на крыльце, открывает калитку, сообщает о движении.

PoE802.3af Mode A

1600 ммверх панели от пола

~1 минзагрузка после включения

120 минрежим сопряжения

Питание и кабель

Только PoE: IEEE 802.3af, Mode A (питание по парам 1/2 и 3/6), обычно 48 В. Никакой другой источник питания подключать нельзя.
Кабель — CAT5 и выше, одножильный. Используются только оранжевая и зелёная пары; две другие изолируйте. Разводка T568B (благодаря Auto MDI-X подойдёт и T568A).
Выход 24 В — для аксессуаров.
Готов к работе примерно через минуту после подачи питания.

Проверьте PoE-коммутаторИнтерком принимает питание только по Mode A. Если инжектор или коммутатор подаёт PoE по свободным парам (Mode B), интерком не включится — на этапе выбора оборудования это стоит уточнить.

Монтаж

Верхний край — на высоте 1600 мм.
Межосевое расстояние коробок для двойной и тройной рамки — 98 мм (нестандартное).
Отверстия динамика не закрывать. Антрацитовую версию не ставить под прямое солнце — перегрев.
После подключения на клеммы клеится защитная крышка от воды.
Рамка: сначала верх, потом защёлкнуть низ.

Сопряжение в Config

Сетевая периферия → Поиск сетевых устройств — интерком появится через некоторое время.
Выбранный интерком «показывает себя»: кнопка звонка мигает красным/зелёным.
Настроить устройство — задайте статический IP.
Имя, комната, место → Сопрячь, сохранить в Miniserver.
Перетащите устройство в программу — появится блок Intercom.

Если интерком не видит прежний Miniserver, через 15 секунд после загрузки он сам переходит в режим сопряжения — на 120 минут. Вход в веб-интерфейс до сопряжения — admin/admin, после — пользователь Miniserver с полным доступом.

Входы

Звонок — сенсорная кнопка; чувствительность — параметр TOUCH_THRESHOLD (по умолчанию 100, больше — менее чувствительно).
Движение — инфракрасный датчик приближения, время задержки 0–900 с (0 — выкл). Днём дальность меньше, чем в темноте; ограничить: /dev/tof/set/rangelimit/<см>. Полноценный датчик движения он не заменяет.
Саботаж — если интерком пропал со связи, Miniserver ждёт 10 с, затем, если устройство ещё пингуется, ещё 60 с — и сообщает о саботаже.
Онлайн-статус и отключение по температуре.

Громкость динамика — 0–24 дБ (по умолчанию 10): /dev/audio/amp/set/volume/<x>. Если при звонке нет связи с Miniserver, интерком скажет «Error».

NFC Code Touch

Через интерфейс Tree и выход 24 В интеркома подключается NFC Code Touch — считыватель карт и клавиатура кода, в двойную рамку. Сопрягается через интерфейс Tree интеркома.

Изолированная веткаУстройства на Tree интеркома нельзя соединять с другими ветками Tree, блоками питания и устройствами — включая общий GND. Это исключение из обычного правила «все минусы вместе».

Светодиоды

Индикация	Что значит
красный → жёлтый → оранжевый, затем жёлтый и оранжевый	Загрузка и подключение
красный/зелёный/оранжевый по очереди	Готов к сопряжению
не горит или белый	Обычная работа
быстро красный/зелёный	Выбран в Config — или нет ОС на SD-карте
постоянно красный	Нет SD-карты
не горит совсем	Нет питания: проводка, PoE

SD-карта и сброс

microSD — снизу на задней стороне, закрыта наклейкой (после извлечения наклейку заменить). Сброс к заводским — отформатировать в Config карту для интеркома и вставить её.

Видео — частота кадров и разрешение — настраивается отдельно для локального и удалённого подключения. Интерком хранит до 100 снимков звонков.

Источник: Loxone Knowledge Base — Intercom (англ.). Сверено 13 октября 2026 г..Текст и схемы — «Мегавольт». Нашли неточность? Напишите на zakaz@loxone-wb.ru.
