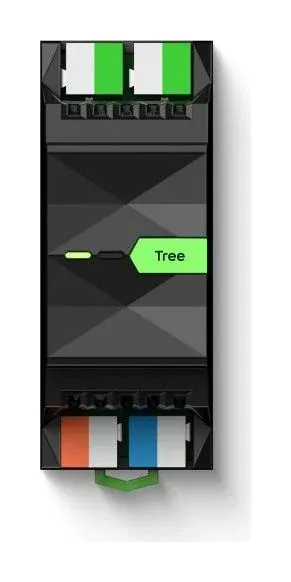

Tree Extension: подключение и настройка
Tree Extension добавляет к Miniserver ещё две шины Tree. Нужен, когда устройств больше, чем выдержит одна ветка Miniserver, или когда щитов несколько.
У самого Miniserver одна встроенная шина Tree. Каждая шина вместе с кабелем и всеми подключёнными устройствами — это ветка. Tree Extension подключается к Miniserver по шине Link и ставится в щит на DIN-рейку.
Характеристики
| Параметр | Значение |
|---|---|
| Интерфейсы Tree | 2 ветки |
| Устройств на ветку | до 50 |
| Длина ветки | до 500 м суммарно — только для линий данных |
| Связь с Miniserver | Link |
| Питание | 24 В DC |
| Монтаж | DIN-рейка в электрощите |
| Кабель | Loxone Tree Cable: пара данных Tree и питание 24 В; для мощных потребителей — дополнительная пара 1,5 мм² |
Схема подключения
Loxone советует простую топологию: из щита — один кабель Tree на комнату, а уже в комнате разветвление к устройствам. Длина 500 м считается по всей ветке, со всеми ответвлениями.
500 м — это предел для данных. Для мощных потребителей (Tree-светильники, диммеры) реальная длина по питанию будет заметно меньше из-за падения напряжения на 24 В — сечение считайте отдельно.
Общий GND
Если блоков питания несколько (подщиток, отдельный БП для света), минусы всех БП обязательно соединяют вместе. Без этого появляется разность потенциалов, и Tree начинает терять пакеты — чаще всего это «плавающие» ошибки, которые сложно поймать.
Если ток по GND большой и падение на нём мешает связи:
- разнесите мощных потребителей по разным линиям питания;
- возьмите кабель питания большего сечения;
- поставьте БП ближе к нагрузке;
- в уже готовом объекте часто хватает удвоить сечение GND.
Настройка в Loxone Config
- Установите модуль на DIN-рейку, подключите 24 В и Link к Miniserver.
- Подключите устройства Tree к одной из двух веток и подайте питание.
- Светодиод замигает оранжевым — модуль связался с Miniserver, но ещё не добавлен в проект.
- Добавьте сам Extension через поиск на интерфейсе Link.
- Выделите нужную ветку Tree и запустите
Поиск устройств Tree. Появятся все несопряжённые устройства. - Выберите устройство — оно «покажет себя»: замигает светодиод, свет мигнёт белым, Touch щёлкнет. Задайте имя, комнату и место установки, нажмите
Сопрячь. - Сохраните программу в Miniserver. Сопрягать можно и из приложения Loxone, в настройках.
Заменить вышедшее из строя устройство можно, не переделывая программу: новое устройство того же типа подставляется на место старого кнопкой со стрелкой в окне поиска. Устройство можно добавить и заранее, по серийному номеру.
Полезные настройки
- Серийный номер — вручную или
Auto. Auto работает, только если такой модуль один и Miniserver один (не связка Client–Gateway). После сохранения загрузите программу из Miniserver — подставится настоящий номер. - Контроль связи — уведомление через «Статус системы» или почту, если устройство пропало из сети.
- Отключить светодиоды — для некоторых Tree-устройств (счётчики, диммер RGBW, привод клапана); об ошибках они всё равно сигналят.
Светодиоды
| Индикация | Что значит |
|---|---|
| мигает красным | Нет связи с Miniserver. Проверьте проводку и сам Miniserver |
| мигает оранжевым | Связь есть, но устройство не добавлено в проект |
| мигает зелёным | Всё в порядке, устройство в сети |
| быстро красный/зелёный | Устройство выбрано в Config и «показывает себя» |
| не горит | Обычная работа (или светодиоды отключены в настройках) |
Неисправности
Сначала — кто именно отвалился
Вся ветка, одна комната или всё «после какой-то точки»? Это сразу сужает поиск: плохой контакт в конкретной коробке или перепутанные провода данных.
Ошибки то есть, то нет
Откройте Диагностика Tree на интерфейсе ветки и оставьте её поработать — данные идут непрерывно, ошибки показываются с подсказками. Потери пакетов говорят о плохом контакте или разности потенциалов. Сравните время ошибок с включением мощной нагрузки. Самая частая причина «плавающих» ошибок — нет общего GND.
Общую проверку Miniserver и всех интерфейсов делает Loxone Health Check.
Устройство оранжевое в «Статусе устройств»
Ему нужно обновление прошивки — обычно после обновления Miniserver или при добавлении устройства со старой прошивкой. Обновление идёт в фоне: устройство работает, но может отвечать с задержкой, а часть функций недоступна до конца обновления.
