Relay Extension: 14 реле, нагрузка, перегрев

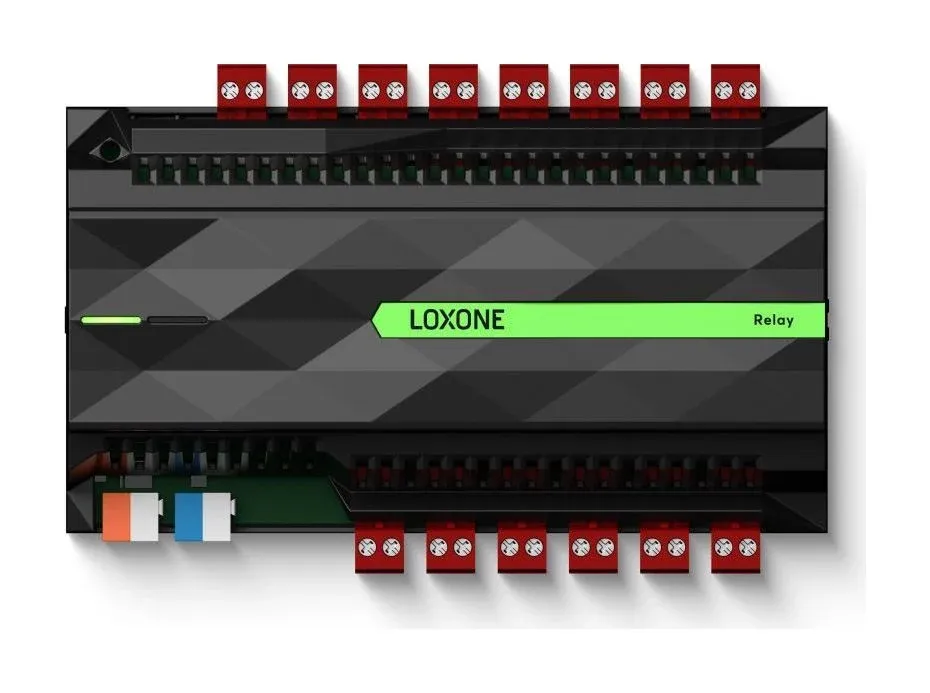

Relay Extension — самый ходовой модуль в щите: 14 реле для света, розеток, насосов, клапанов. Главное ограничение у него не на одно реле, а на сумму — из-за нагрева.
14релейных выходов
48 Асуммарно на модуль
2,5 мм²провод при нагрузке > 12 А
Linkсвязь с Miniserver
Что это
14 релейных выходов «сухой контакт» (Реле 1–14, значения 0/1). Подключается к Miniserver по Link, ставится на DIN-рейку.
Нагрузка
| Ограничение | Значение |
|---|---|
| Суммарная нагрузка на модуль | не больше 48 А (по IEC) |
| Сечение провода при нагрузке выше 12 А | 2,5 мм² |
Ограничение суммы — тепловое: все реле в одном корпусе греют друг друга. Данные по отдельному реле (ток, индуктивная и ёмкостная нагрузка) — в паспорте модуля и паспорте самого реле.
Из практикиМощные и «тяжёлые» нагрузки — бойлеры, тёплые полы, насосы, группы светодиодных драйверов с большими пусковыми токами — разумно включать через промежуточные контакторы или реле, а модулем управлять их катушками. Модуль служит дольше, и до 48 А по сумме ещё далеко.
Монтаж
- DIN-рейка в щите.
- Питание 24 В и Link к Miniserver.
- Нагрузки — на клеммы реле.
- При включении светодиод мигает оранжевым — связь с Miniserver есть. Дальше расширение добавляется поиском на интерфейсе Link.
Диагностика
У модуля три диагностических входа — их стоит вывести в программу:
- Онлайн-статус — видит ли Miniserver модуль.
- Температура системы — внутренняя температура модуля, °C.
- Отключение по температуре — 1, если модуль отключил выходы из-за перегрева. Причины: жарко в щите или перегружены выходы.
Если отключение по температуре сработало хотя бы раз — проверьте вентиляцию щита и распределение нагрузки между модулями. Если модуль не в сети — см. диагностику Extensions.
Настройки
- Серийный номер — вручную или
Auto(только если такой модуль один и Miniserver один). После сохранения загрузите программу из Miniserver, чтобы подтянулся настоящий номер. - Контроль связи — уведомление, если модуль пропал из сети.
Источник: Loxone Knowledge Base — Relay Extension (англ.). Сверено 13 октября 2026 г..Текст и схемы — «Мегавольт». Нашли неточность? Напишите на zakaz@loxone-wb.ru.
