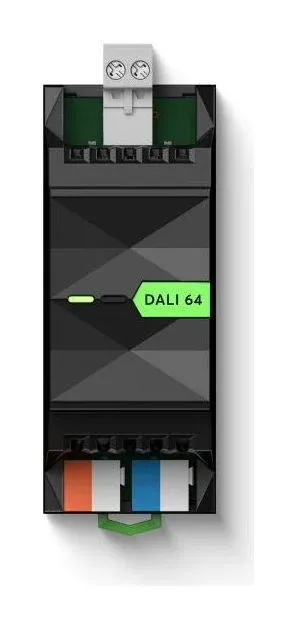

DALI Extension: 64 устройства, адресация, группы, DALI-2

DALI — стандарт для коммерческого и «дизайнерского» освещения: каждый светильник адресуется отдельно, а драйверов на рынке огромный выбор. DALI Extension подключает такую линию к Loxone.

Что это

Одно расширение — до 64 устройств DALI в 16 группах. Топология — линия, звезда или дерево; кольцо нельзя.

Включить или выключить весь свет на линии можно: в Config есть команда «Включить все», а в программе «всё вкл / всё выкл» делается через группы и центральные функции. При этом в документации Loxone сказано, что команды DALI Broadcast расширение не поддерживает. Поэтому одновременную работу многих светильников строят на группах.

Питание шины и кабель

• Блок питания шины DALI встроен, по умолчанию включён (свойство «Питание шины»). Если шина питается от внешнего источника — выключите это свойство в Config и соблюдайте полярность.
• Длина линии — до 300 м при 1,5 мм².
• Падение напряжения на шине — не больше 2 В.
• При длинной линии кабель DALI лучше вести отдельно от силовых.

Монтаж

DIN-рейка в щите, питание 24 В, Link к Miniserver, линии DALI. После включения светодиод мигает оранжевым — расширение видит Miniserver, дальше добавьте его поиском на интерфейсе Link.

Поиск устройств

1. Выделите DALI Extension → Поиск устройств DALI.
2. Новая установка — поставьте галочку «Новая установка»: все устройства на линии получат новые адреса.
3. Существующая установка — обычный поиск найдёт устройства с их адресами и настройками; новые получат свободные адреса, если у них адреса ещё нет.
4. Во время поиска все устройства DALI должны быть запитаны — иначе возможны конфликты адресов.
5. Выберите устройство — его выходы начнут пульсировать. Задайте имя, комнату, место → «+».
6. Замена устройства — новое и старое одного типа, кнопка со стрелкой.
7. Сохраните программу в Miniserver — устройства появятся в дереве периферии.

Конфликт адресов

Если у двух устройств оказался один адрес — «Устранить конфликт адресов»: затронутые устройства получат новые. Радикальный вариант — поиск с «Новой установкой», он стирает и раздаёт все адреса заново.

Группы

Группы — то, ради чего DALI удобен: светильники группы меняют яркость одновременно, без «волны», проще программировать и делать центральные функции. Существующие группы импортируются при поиске. Новые группы создаются после сопряжения: в свойствах группы назначьте устройства, в программе используйте актор группы.

Типы устройств

Поддерживаются типы DALI: 0 — люминесцентные, 1 — аварийное освещение, 2 — газоразрядные, 3 — низковольтный галоген, 4 — регуляторы ламп накаливания, 5 — DC-преобразователи, 6 — LED-модули, 7 — реле, 8 — цвет и цветовая температура (tunable white, до 4 каналов RGBW).

DALI-2

Нужны расширения с Hardware ID 5 и выше (логотип DALI-2 на наклейке; ID смотрится в «Статусе устройств» → информация об устройстве) и Loxone Config 15+. DALI-2 добавляет новые типы устройств, в том числе датчики и выключатели.

Диагностика

• Включить все — все светильники на 100 %: быстрая проверка проводки.
• Показать диагностические входы — у каждого устройства появляется вход ошибки (например, нет лампы или она неисправна).
• Монитор DALI — имена устройств, отправленные значения и команды DALI в реальном времени. Открывается кликом по расширению при подключении к Miniserver.
