Loxone Audioserver: мультирум, зоны, Stereo Extension, питание

Audioserver — сердце мультирума Loxone: в каждой комнате своя музыка, а ещё звонок в дверь, объявления и сигнал тревоги через те же колонки.

Выходы и входы

Разъём	Что это
Выходы на колонки	2 стерео; каждый можно разделить на 2 моно-канала — две независимые зоны
Line In (синий, 3,5 мм)	Аналоговый вход
Line Out (зелёный, 3,5 мм)	Аналоговый выход на внешний усилитель, эквалайзер работает
SPDIF Out (чёрный, 3,5 мм)	Цифровой выход, сигнал — на белом (левом) RCA; эквалайзер не действует
LAN	Связь с Miniserver, интернет-радио, музыкальные сервисы, медиа в сети
USB	Флешка или диск с музыкой

Если на выходе включён Line Out или SPDIF, колонки на нём не работают. На разделённых (моно) выходах Line Out и SPDIF недоступны. На разделённых каналах при громкости от 65 % возможен небольшой переход звука в соседнюю зону.

Для всех аудиовыходов — экранированный кабель, отдельно от остальных линий.

Расширение системы

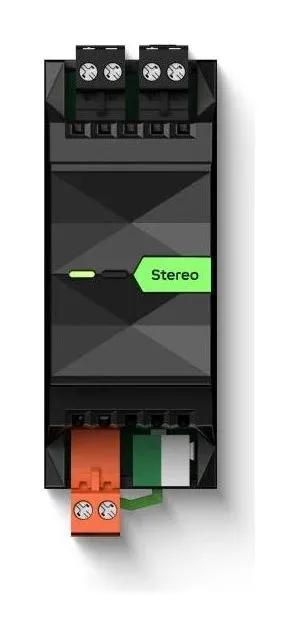

• По Tree Turbo к одному Audioserver подключается до 10 устройств Tree Turbo Audio: Stereo Extension и активные колонки Master/Client.
• Для больших объектов Audioserver можно объединять, но все они должны быть в одном сегменте сети.

Питание

Отдельный блок питания — только для Audioserver и Stereo Extension:

Что питаем	Минимум
Audioserver с колонками	72 Вт
Каждый Stereo Extension	36 Вт
БП 240 Вт (10 А)	Audioserver + 2 Stereo Extension
БП 100 Вт (4,2 А)	Audioserver или 2 Stereo Extension

Монтаж — на горизонтальную DIN-рейку: так тепло уходит вверх естественным путём.

Подключение и сопряжение

1. Смонтируйте, подключите питание, колонки, LAN и Stereo Extension.
2. Включите. Готов примерно через 1,5 минуты. При первом включении распаковывается SD-карта — светодиоды в это время не горят, подождите.
3. Режим сопряжения — светодиод по кругу красный/зелёный/оранжевый.
4. В Config: дерево периферии → Аудио → Поиск Audioserver (может занять несколько минут).
5. Выбранный Audioserver «покажет себя» — светодиодом или звуком в колонках. При необходимости задайте статический IP через Настроить устройство.
6. Имя, комната → Сопрячь, сохранить в Miniserver.

Уже сопряжённый Audioserver к другому Miniserver не подключится, пока его не освободить: удалить из программы и сохранить, отформатировать для него SD-карту в Config или сбросить через веб-интерфейс.

Зоны: блок Audio Player

В Config каждой комнате — свой Audio Player: на него назначаются выходы в моно или стерео. Для открытых пространств — группы зон; для большой комнаты — несколько выходов на один плеер. Каждый выход может играть левый канал, правый или их сумму.

Режимы громкости выхода: стандартный (по громкости плеера) или внешний — выход с фиксированным уровнем, громкость регулирует внешний усилитель.

Line In

• Не для микрофона: нужен предусилитель или микшер.
• Задержка — не меньше 170 мс. Для музыки незаметно, для видео (рассинхрон с губами) и живого голоса — заметно.

Музыка на SD-карте и в сети

• Сетевая папка (SMB) по умолчанию выключена; включается в Config, пользователь audio, пароль по желанию. Папка Library — для музыки, usb — появляется с флешкой.
• Папка использует SMB1 — в Windows 10/11 его нужно включить в компонентах Windows.
• SD-карта небольшая и медленная: для большой фонотеки — USB или NAS.

Сеть

Без DHCP Audioserver берёт адрес 169.254.x.x. Он периодически пингует шлюз и, если тот не отвечает на ICMP, перезагружается примерно раз в 10 минут — не блокируйте ping на роутере. Известная проблема: несколько Audioserver с прошивкой 2.6+ и роутеры Huawei — возможны сбои сети.

Светодиоды

Левый	Правый	Что значит
по кругу красный/зелёный/оранжевый	—	Готов к сопряжению
мигает оранжевым	—	Загрузка или нет связи с Miniserver
мигает красным	—	Нет сети
мигает зелёным	—	Работает
не горит	не горит	Питание, SD-карта или идёт первая распаковка
красный	зелёный/оранжевый	На SD-карте нет подходящей ОС
не горит	зелёный	Нет SD-карты или она неисправна
